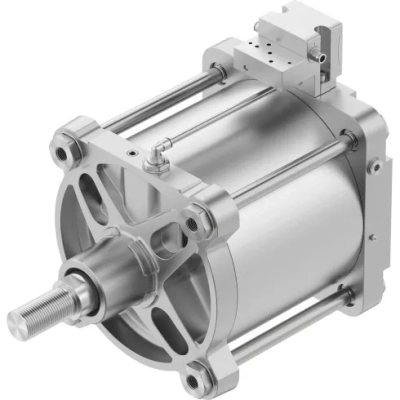

Линейный привод Festo DFPI-200-ND2P-C1V-NB3P-A

Линейный привод Festo DFPI-200-ND2P-C1V-NB3P-A — штоковый цилиндр двустороннего действия. Регулирующий пневматические приводы для автоматизации непрерывных процессов, предназначен для установки на запорно-регулирующую арматуру в промышленных системах управления потоками жидких и сыпучих материалов. Может использоваться в системах водоснабжения, водоочистки и системах транспортировки сыпучих материалов.

Ключевые особенности

• прочный и компактный корпус с высокой степенью защиты IP и высокой стойкостью коррозии;
• исполнения со встроенным позиционером имеют элемент компенсации давления и функцию самонастройки;
• в свободные пазы могут устанавливаться дополнительные дискретные датчики положения;
• монтаж производится с помощью фланца в соответствии со стандартом DIN 3358;
• материалы содержат вещества, ухудшающие процесс покраски;
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»;
• устройство сертифицировано — знак C-tick и знак RCM;
• устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.

Корпус цилиндра (для диаметра от 100 до 200 мм), верхняя и нижняя крышка отлиты из анодированного или окрашенного алюминиевого сплава. Шток, винты и корпус цилиндра (для диаметра от 250 до 320 мм) из высоколегированной нержавеющей стали.

Уплотнения из нитриловой резины (NBR) и полиуриетана TPE-U (PU).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения приводов:

• блок распределителей;
• датчик положения поршня;
• без демпфирования;
• аналоговый датчик положения поршня;
• встроенный контроллер;
• внешний контроллер;
• встроенный распределитель с прямым управлением;
• защита пневматических и электрических соединений;
• обратная связь (аналоговый электрический сигнал).

Характеристики:

Производитель: Festo

Наименование: Линейный привод

Серия товара: DFPI

Группа: Линейные

Тип оборудования: Приводы

Внутренний стандарт: IDO28456

Размер привода: 200

Ход: 990 мм

Диаметр поршня: 200 мм

Демпфирование: Без демпфирования

Метод измерения: Потенциометр

Номинальное рабочее давление: 6 бар

Гистерезис: 1 % FS

Присоединение 2: 8 мм

Размер мертвой зоны: 1 % FS

Точность повторения: 1 % FS

Определение позиции: Со встроенным датчиком перемещения

Оптимальное решение для: Процесс техники

Потребление воздуха при возврате на 10 мм хода: 2,111 л

Потребление воздуха при выдвижении на 10 мм хода: 2,199 л

Максимальное потребление тока: 220 мА

Точность аналогового выхода: 1 % FS

Точность позиционирования: 1 % FS

Минимальный ход: 40 мм

Электрическое подключение: 5-пинПрямой штекер / Клеммы с винтом

Диапазон сигнала: От 4 до 20 мА

Класс защиты: IP65IP67IP69KNEMA 4

Диапазон рабочего напряжения: От 21,6 до 26,4 В DC

Вход уставки: От 4 до 20 мА

Максимальное рабочее напряжение: 24 В DC

Тип конструкции: ШтокКорпус цилиндра

Тип крепления: По ISO 15552

Перемещаемая масса при ходе 0 мм: 4800 г

Дополнительный вес на 10 мм хода: 238 г

Базовый вес на 0 мм хода: 20410 г

Дополнительный коэффициент массы на 10 мм хода: 89 г

Максимальная длина линии: 15 м

Материал подшипника штока: Спеченная бронза

Материал гайки: Легированная сталь, нержавеющая

Материал концевых крышек: Алюминиевый сплав с покрытием

Материал винта фланца: Легированная сталь, нержавеющая

Материал нижней крышки: Алюминий

Материал винтов: Сталь с покрытиемЛегированная сталь, нержавеющая

Материал статического уплотнения: NBR (Бутадиен-нитрильный каучук)

Материал шпильки: Легированная сталь, нержавеющая

Материал колбы цилиндра: Алюминиевое литье с глубоким анодированием

Материал уплотнения поршня: NBR (Бутадиен-нитрильный каучук)

Материал скребка штока: NBR (Бутадиен-нитрильный каучук)

Максимальное рабочее давление: 8 бар

Минимальное рабочее давление: 3 бар

Положение при сборке: Любое

Температура окружающей среды: От -5 °C до +50 °C

Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Взрывозащита типа (Пыль): Ex tc IIIC T120°C Dc

Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Относительная влажность воздуха: 5 % - 100 % (без образования конденсата)

Температура хранения: От -5 °C до +50 °C

Стойкость к вибрации по DIN/IEC 68, части 2 - 6: Испытан в соответствии с уровенем опасности 2

Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82: Испытан в соответствии с уровенем опасности 2

Категория ATEX (Газ): II 3G

Взрывозащита типа (Газ): Ex nA IIC T4 Gc

Взрывобезопасная температура окружающей среды: -5°C ? Ta ? +50°C

Категория ATEX (Пыль): II 3D

Сопротивление коррозии: 3 - Высокая стойкость к коррозии

Защищен от смены полярности: Для рабочего напряженияДля значения уставкиНачальное соединение

Соответствует стандарту: ISO 15552

Теоретическое усилие при 6 бар, прямой ход: 18850 Н

Теоретическое усилие при 6 бар, обратный ход: 18080 Н
