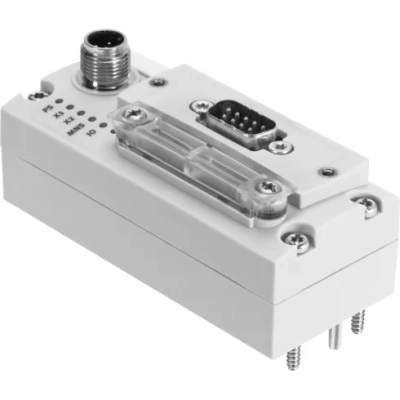

Шинный узел Festo CTEU-CO

Шинный узел Festo CTEU-CO — сетевой модуль Fieldbus, предназначен для пневмоостровов VTOC, VTUB, VTUG, MPAC, MPAL и CPV. Обеспечивает простое взаимодействие и обмен данными между пневмоостровами и другими устройствами по сетевой шине.

Модуль CTEU поддерживает большое количество различных протоколов: CANopen, Profibus DP, DeviceNet, AS-Interface, CC-Link, EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET, CPI-B.

Ключевые особенности Fieldbus-модулей CTEU

• широкий спектр возможных применений благодаря высокой степени защиты — IP65/67;
• возможность использования удаленного сетевого модуля для подключения двух пневмоостровов;
• простая организация взаимодействия и обмена данными между пневмоостровами и другими устройствами по сетевой шине.

Характеристики:

Производитель: Festo

Наименование: Шинный узел

Серия товара: CTEU

Группа: Для пневмоостровов

Внутренний стандарт: IDO28456

Внутреннее время цикла: 1 мс на 1 байт данных пользователя

Максимальная мощность электропитания: 4 A

Fieldbus интерфейс, протокол: CANopen

Диагностика: - Ошибка связи- Системная диагностика- Низкое напряжение

Промышленная шина, интерфейс: CAN-Bus

Fieldbus интерфейс, количество контактов/проводов: 9

Fieldbus интерфейс, тип подключения: Разъем

Fieldbus интерфейс, технология подключения: Sub-D

Элементы управления: DIL переключатели

Интерфейс промышленной шины, гальваническая развязка: Да

Интерфейс промышленной шины, скорость обмена данными: 125 кбит/с250 кбит/с500 кбит/с1000 кбит/с

Собственное потребление тока при рабочем напряжении: Typ. 65 мА

Питание, функция: Электроника и нагрузка

Электропитание, тип подключения: Разъем

Электропитание, технология подключения: M12x1, B-coded to EN 61076-2-101

Электропитание, количество контактов/проводов: 5

Дополнительные функции: -Ацикличный доступ к данным через SdoEmergency Message

Максимальное количество адресов для входов: 8 байт

Поддержка конфигурации: EDS файл

Светодиоды, относящиеся к шине: IO: статус I/OMNS: Статус сети

Максимальное количество адресов для выходов: 8 байт

Параметры конфигурации: Диагностическое действие; Безаварийный ответ

Светодиоды, относящиеся к продукту: PS: рабочее напряжение для электроники и питания нагрузкиХ1: Системный статус модуля I канал 1Х2: Системный статус модуля I канал 2

Примечание по выходам: Расширяется до макс. 16 байт

Примечание по входам: Расширяется до макс. 16 байт

Прим.относительно fieldbus интерфейса: Опционально технология подключения с принадлежностями; Optional connection technology with accessories: micro style (plug connector/socket M12x1 A-coded, 5-pin, degree of protection IP65), open style (terminal strip, 5-pin, degree of protection IP20); Open Style (screw terminal, 5-pin, degree of protection IP20)

Класс защиты: IP65IP67

Диапазон рабочего напряжения: От 8 до 30 В DC

Номинальное рабочее напряжение DC: 24 В DC

Тип крепления: на электрической соединительной пластинена электрическом соединении

Монтажный шаг: 40 мм

Ширина: 40 мм

Высота: 49,8 мм

Длина: 91 мм

Вес: 90 г

Протокол: CANopen

Материал корпуса: PA (Полиамид)

Температура окружающей среды: От -5 °C до +50 °C

Температура хранения: От -20 °C до +70 °C

Сопротивление коррозии: 2 - Средняя стойкость к коррозии
