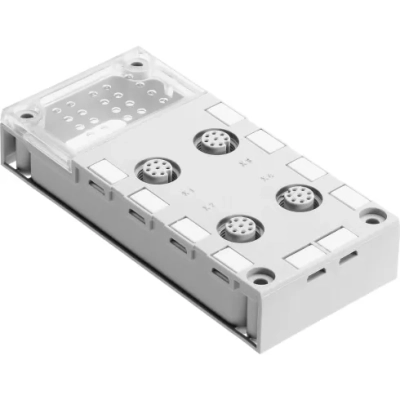

Шинный узел Festo CPX-FB23-24

для модульного электрического терминала СРХ.

Характеристики:

Производитель: Festo

Наименование: Шинный узел

Серия товара: CPX

Группа: Для CPX

Внутренний стандарт: IDO28456

Диагностика: По канально- и модульно-ориентированная диагностикаПо канально-По канально- и модульно-ориентированная диагностика- Перенапряжение модулей- Диагностическая память

Элементы управления: DIL переключатели

Скорость передачи данных (бод): 156 ... 10000 кбит/с

Собственное потребление тока при рабочем напряжении: Typ. 70 мА

Дополнительные функции: Статус системы может быть отображен с использованием данных процессаДополнительный диагностический интерфейс для модуля оператора

Максимальное количество адресов для входов: 32 байт64 байт14 байт

Светодиоды, относящиеся к шине: Error: ошибка коммуникацииRD: Получить данныеRUN: статусы коммуникацииSD: Передать данные

Максимальное количество адресов для выходов: 32 байт64 байт14 байт

Параметры конфигурации: Диагностическое действие; Безаварийный ответ; Управление по каналам; Установка сигнала; Параметры системы

Светодиоды, относящиеся к продукту: M: модификация, параметризацияPL: питание нагрузкиPS: питание электроники, питание датчикаSF: системная ошибка

Примечание по выходам: 64 байта на Ry, RWw (F24); 14 байт на Ry (F23); 32 байта на RWw (F23)

Примечание по входам: 14 байт Rx (F23); 32 байта на RWr (F23); 64 байта на Rx, RWr (F24)

Интерфейс Fieldbus: Разъем Sub-D, 9-полюсныйРазъем Sub-D, для самостоятельного монтажаВинтовой клеммник, IP20

Класс защиты: IP65IP67

Диапазон рабочего напряжения: От 8 до 30 В DC

Номинальное рабочее напряжение DC: 24 В DC

Размеры W x L x H: (включая блок связи)50 мм x 107 мм x 50 мм

Вес: 115 г

Протокол: CC-Link

Материал корпуса: PA (Полиамид) с армированием; PC (Поликарбонат)

Температура окружающей среды: От -5 °C до +50 °C

Температура хранения: От -20 °C до +70 °C

Сопротивление коррозии: 1 - Низкая стойкость к коррозии
