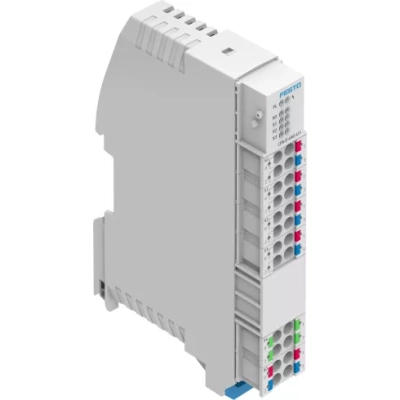

Модуль аналоговых входов Festo CPX-E-4AI-U-I

Характеристики:

Производитель: Festo

Наименование: Модуль аналоговых входов

Серия товара: CPX

Группа: Для CPX-E

Внутренний стандарт: IDO28456

Диагностика с помощью светодиодов: Ошибка на каналОшибка на модуль

Диагностика по шине: Обрыв проводаКороткое замыкание/перегрузка в питании датчикаОшибка параметраошибка параметризацииПерегрузка на аналоговых входахВерхняя граница значения не соблюдаетсяПониженный/превышенный расходНижний предел значения не соблюдается

Измеряемая величина: НапряжениеТок

Параметры модуля: Диагностика ошибки параметризации; Диагностика короткого замыкания для питания датчика; Поведение после короткого замыкания / перегрузки; Формат данных аналоговых входов; Деактивация питания датчика; Диагностика перегрузки на аналоговом выходе; Поведение после перегрузки на аналоговых входах; Контроль предельных значений гистерезиса

Защита (при коротком замыкании): Внутренний электронный защитный предохранитель для модуля

Параметры канала: Диапазон сигнала на канал; Диагностика для нижнего предела; Диагностика для верхнего предела; Диагностика обрыва провода; Диагностика пониженного/превышенного расхода; Диагностика ошибки параметра; Сглаживающий фактор; Нижний/верхний пределы

Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков: typ. 70 мА

Номинальное рабочее напряжение DC для электроники/датчиков: 24 В DC

Ошибка - выход за пределы допустимого диапазона температур окружающей среды: +/- 0,3 %

Электрическая развязка канал, внутренняя шина: Да

Базовое пороговое значение при 25 °C: +/- 0,2 %

Количество входов: 4

Электрическая развязка, канал-канал: Нет

Допустимые отклонения напряжения для электроники/датчиков: ± 25 %

Максимальное количество адресов для входов: 8 байт

Точность повторения: ±0.1% при 25 °C

Поддержание напряжения питания при сбое: 10 мс

Примечание по окружающей температуре: -5 - 60 °C для вертикального монтажа

Электрическое подключение, вход, функция: Аналоговый вход

Электрическое подключение, вход, тип подключения: 4х клеммные колодки

Формат данных: 15 бит + префиксЛинейное масштабирование

Электрическое подключение, вход, технология подключения: Пружинная клемма

Электрическое подключение, вход, количество контактов/проводов: 4

Электрическое подключение для входа, сечение провода: 0,2 ... 1,5 мм?

Электрическое подключение для входа, примечание по сечению провода: 0.2 - 2.5 мм? для гибких проводников без концевых втулок для проводов

Электрическое подключение для входа 2, функция: Функциональное заземление

Электрическое подключение для входа 2, тип подключения: Клеммная колодка

Электрическое подключение для входа 2, технология подключения: Пружинная клемма

Электрическое подключение для входа 2, количество контактов/проводов: 4

Электрическое подключение для входа 2, расположение контактов: 995842

Электрическое подключение для входа 2, сечение провода: 0,2 ... 1,5 мм?

Электрическое подключение для входа 2, примечание по сечению провода: 0.2 - 2.5 мм? для гибких проводников без концевых втулок для проводов

Максимальный остаточный ток входа на модуль: 1,4 A

Диапазон сигнала: -1От 0 до 10 В-2От 0 до 20 мА-5 - 5 ВОт 0 до 10 ВОт 0 до 20 мА1 - 5 V4 - 20 mA

Класс защиты: IP20

Тип крепления: С верхней рейкой

Монтажный шаг: 18,9 мм

Ширина: 23,2 мм

Высота: 77 мм

Длина: 124,3 мм

Вес: 96 г

Максимальная длина линии: 30 mС защитой

Материал корпуса: PA (Полиамид)

Температура окружающей среды: От -5 °C до +50 °C

Относительная влажность воздуха: 95 % (без образования конденсата)

Температура хранения: От -20 °C до +70 °C

Сопротивление коррозии: 0 - Нет стойкости к коррозии

Стойкость к вибрации: Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
