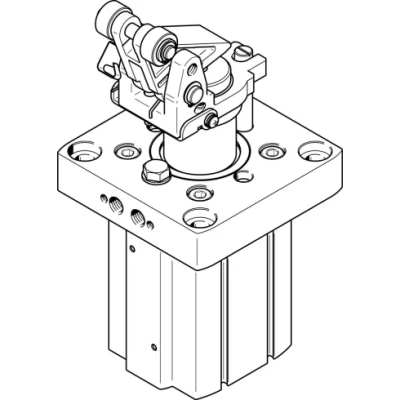

Стопорный пневмоцилиндр Festo DFST-50-30-DL-Y4-A

Стопорный цилиндр Festo DFST-50-30-DL-Y4-A — двухпоршневый пневматический привод двухстороннего действия. Широко используется в промышленных системах, когда требуется удвоить усилие при ограниченной площади монтажа.

Ключевые особенности

• двухпоршневая конструкция привода с точной настройкой хода в конечном положении;
• может комбинироваться с другими приводами. Для соединения двух приводов требуется набор адаптеров;
• широкий выбор разных элементов и принадлежностей;
• в базовом исполнении установлены упругие демпфирующие кольца и пластины для демпфирования по типу P;
• опрос положения осуществляется с помощью датчиков положения;
• широкий выбор вариантов монтажа с помощью внутренней резьбы и сквозных отверстий на корпусе привода и монтажной плиты;
• устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.

Корпус и глухая крышка отлиты из алюминиевого сплава. Траверса и шток (шариковая направляющая) из закаленной стали. Шток (скользящая направляющая) из закаленной стали.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана (PU) и нитриловой резины (NBR). Для термостойкого исполнения используются уплотнения из фторкаучука (FKM) и нитриловой резины (NBR).

Варианты исполнения цилиндров:

• спаренный цилиндр с одной траверсой;
• спаренный цилиндр с проходными штоками и двумя траверсами;
• точная настройка крайнего положения;
• скользящая направляющая;
• шариковая направляющая;
• двухсторонний шток;
• двусторонний полый шток;
• опрос положений с помощью датчика;
• магнит на поршне;
• термостойкие уплотнения до +150 °C.

Характеристики:

Производитель: Festo

Наименование: Стопорный пневмоцилиндр

Серия товара: DFST

Тип оборудования: Пневмоцилиндр

Внутренний стандарт: IDO28456

Ход: 30 мм

Диаметр поршня: 50 мм

Тип штока: Односторонний

Тип действия: Двустороннее

Присоединение: 1/8

Демпфирование: Нерегулируемое

Опрос положения рычага: Для индуктивных датчиков

Защита от скручивания/направляющая: Направляющий стержень

Расположение демпфирования: Упругие кольца с двух сторон

Сила удара: 3000 Н

Определение позиции: При помощи датчиков положения

Тип конструкции: Шток с рычагом

Тип присоединения на входе: Внутренняя резьба

Тип крепления: Со сквозным отверстием

Конец штока: Ролик

Тип резьбы: G

Ширина: 93 мм

Высота: 213,1 мм

Длина: 100,4 мм

Вес: 1800 г

Материал корпуса: Алюминиевый сплав

Материал штока: Легированная сталь

Материал уплотнения: NBR (Бутадиен-нитрильный каучук)

Материал крышки: Алюминиевое литье под давление

Максимальное рабочее давление: 10 бар

Минимальное рабочее давление: 3 бар

Положение при сборке: Вертикальное

Температура окружающей среды: От +5 °C до +60 °C

Рабочая среда: Сжатый воздух по ISO 8573-1:2010

Сопротивление коррозии: 1 - Низкая стойкость к коррозии
