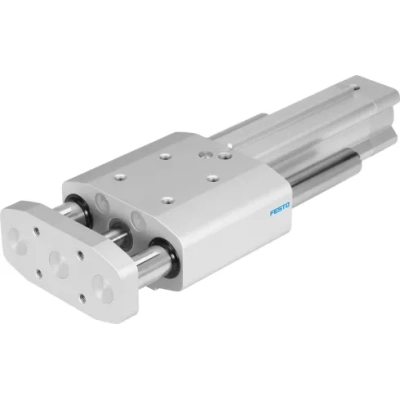

Пневмоцилиндр с направляющей Festo DGRF-C-GF-63

Цилиндр с направляющей Festo DGRF-C-GF-63 — пневматический привод двустороннего действия с направляющей. Широко используется в промышленных системах, где важны чистота, простота очистки и стойкость к коррозии, преимущественно в сухих и брызговых зонах в пищевой и упаковочной промышленности. Привод применяется в оборудовании для пищевой, фармацевтической, химической и табачной промышленности.

Ключевые особенности

• конструкция Clean Design позволяет легко мыть и чистить привод
• возможна работа без смазки;
• поверхности устройства устойчивы к обычным чистящим средствам;
• широкий выбор разных элементов и принадлежностей;
• в базовом исполнении установлены упругие демпфирующие кольца с обеих сторон для демпфирования по типу P;
• индикация положения поршня датчиком положения;
• опрос положений осуществляется с помощью датчика положения;
• широкий выбор вариантов монтажа с помощью внутренней резьбы и сквозных отверстий на корпусе привода;
• устройство одобрено управлением по контролю за продуктами и лекарствами (FDA);
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Корпус, поршень цилиндра, опорная пластина и крышка выполнены из анодированного алюминия. Шток и направляющие стержни из высоколегированной нержавеющей стали.

Уплотнения изготавливаются из полиуретана TPE-U (PUR). В исполнении для работы без смазки используются уплотнения из полиэтилена (PE)

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе).

Варианты исполнения цилиндров:

• регулируемое пневматическое демпфирование с обеих сторон;
• направляющая скольжения;
• легко моющаяся конструкция;
• самонастраивающееся пневматическое демпфирование;
• крепежная рейка для датчиков положения;
• подшипник, не требующий смазки;
• магнит на поршне.

Цилиндр с направляющей Festo DGRF-C-GF-63 — компактный мощный пневматический привод дву­стороннего действия с направляющей. Широко используется в промышленных системах для выполнения таких задач, как зажим, подъем, остановка, захват или прессовка. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика.

В оборудовании для изготовления приводов DFM для удержания и позиционирования заготовок во время процесса сборки применяются приводы DFM.

Ключевые особенности

• привод и направляющие в одном корпусе обуславливают высокую степень поглощения крутящего момента и поперечного усилия;
• оптимальное соотношение между усилием и монтажным пространством позволяет обеспечить при меньшем размере привода такое же усилие, как и у приводов большего размера. Полезная нагрузка увеличена на 40%;
• широкий выбор разных элементов и принадлежностей;
• в базовом исполнении установлены упругие демпфирующие кольца с обеих сторон для демпфирования по типу P;
• индикация положения поршня датчиком положения;
• опрос положений осуществляется с помощью датчика положения;
• широкий выбор вариантов монтажа с помощью внутренней резьбы и сквозных отверстий на корпусе привода;
• используемые материалы не содержат меди и тефлона (шариковая направляющая).

Корпус, передняя и задняя крышки выполнены из анодированного алюминия. Траверса и направляющие стержни (шариковая направляющая) из закаленной стали. Шток и направляющие стержни (скользящая направляющая) из легированной стали.

Неподвижные уплотнения изготавливаются из полиуретана TPE-U (PUR), а подвижные — из нитриловой резины (NBR). Во время работы используется смазка Klueberplex BE 31-222.

Варианты исполнения цилиндров:

• односторонний шток;
• направляющая скольжения;
• шариковая направляющая;
• магнит на поршне.

Характеристики:

Производитель: Festo

Наименование: Пневмоцилиндр с направляющей

Серия товара: DGRF

Тип оборудования: Пневмоцилиндр

Внутренний стандарт: IDO28456

Варианты исполнения: Для работы без смазки.

Диаметр поршня: 63 мм

Тип штока: Односторонний

Тип действия: Двустороннее

Присоединение: 3/8

Режим работы привода: Yoke

Демпфирование: Нерегулируемое; Пневматическое регулируемое; Амортизатор

Длина демпфирования: 22 мм

Направляющая: Направляющая скольжения

Торсионный люфт: 0,061 °

Конфигурируемый ход: От 10 до 400 мм

Определение позиции: При помощи датчиков положения

Тип конструкции: Направляющая

Тип присоединения на входе: Внутренняя резьба

Тип крепления: ОпцияСо сквозным отверстиемС внутренней резьбой

Конец штока: Противоповоротная платформа

Тип резьбы: G

Перемещаемая масса при ходе 0 мм: 2.114 г

Дополнительный вес на 10 мм хода: 142,8 г

Базовый вес на 0 мм хода: 6.405 г

Дополнительный коэффициент массы на 10 мм хода: 101,7 г

Материал корпуса: Алюминиевый сплав

Материал штока: Легированная сталь

Материал крышки: Алюминиевое литье под давлениеПокрытый

Материал направляющего штока: Легированная сталь, нержавеющая

Материал колбы цилиндра: Алюминий

Максимальное рабочее давление: 10 бар

Положение при сборке: Любое

Температура окружающей среды: От -20 °C до +80 °C

Рабочая среда: Сжатый воздух по ISO 8573-1:2010

Пищевая безопасность: Безопасны для пищевых продуктов в соответствии с FDA

Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии: 3 - Высокая стойкость к коррозии

Энергия удара в крайних положениях: 1,3 Дж

Теоретическое усилие при 6 бар, прямой ход: 1.870 Н

Теоретическое усилие при 6 бар, обратный ход: 1.682 Н
