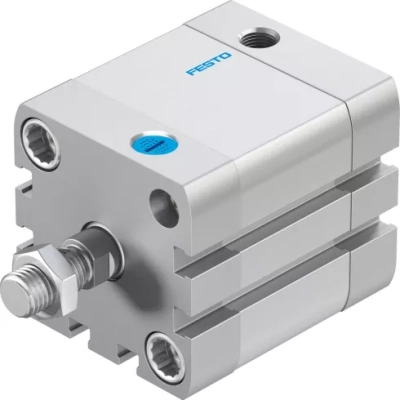

Компактный пневмоцилиндр Festo AEN-25

Компактный цилиндр Festo AEN-25 — компактный пневмоцилиндр одностороннего действия. Соответствует стандарту ISO 21287. Компактная конструкция и модульная система позволяет использовать цилиндры во многих отраслях промышленности. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика.

Ключевые особенности

• занимают до 50% меньшую площадь по сравнению с аналогичными стандартными цилиндрами, соответствующими стандарту ISO 15552;
• предусмотрены пазы для установки датчиков положения заподлицо с корпусом расположены с трех сторон;
• возможен монтаж через сквозные отверстия или с помощью внутренней резьбы;
• простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
• в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях);
• на поршень установлен магнит для бесконтактного опроса положения;
• предусмотрены пазы для установки датчиков заподлицо с трех сторон для опроса положения цилиндра;
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Шток изготавливается из высоколегированной стали.

Передняя крышка, корпус цилиндра, задняя крышка выполнены из анодированного алюминия.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR).

Возможно использование сжатого воздуха с маслом, но в этом случае добавление масла прекращать нельзя.

Варианты исполнения цилиндров:

• толкающий или тянущий;
• внутренняя резьба на штоке;
• наружная резьба на штоке;
• специальная резьба на штоке;
• гладкий анодированный шток;
• удлиненный шток;
• усиленный шток;
• квадратный шток с защитой от поворота;
• термостойкие уплотнения.

Характеристики:

Производитель: Festo

Наименование: Компактный пневмоцилиндр

Серия товара: AEN

Группа: ISO 21287

Тип оборудования: Пневмоцилиндр

Внутренний стандарт: IDO28456

Варианты исполнения: Улучшенные характеристики перемещения; Удлиненная наружная резьба штока; Шток со специальной резьбой; Удлиненный шток; С защитой от проворота; Термостойкие уплотнения, макс. 120°C; Табличка с лазерной гравировкой данных; Тянущий; Односторонний шток

Диаметр поршня: 25 мм

Тип штока: Односторонний

Тип действия: Односторонний

Присоединение: M5

Демпфирование: Нерегулируемое

Расположение возвратной пружины: Передняя возвратная пружина

Конфигурируемый ход: От 1 до 25 мм

Определение позиции: При помощи датчиков положения

Тип конструкции: Поршень; Шток; Корпус из профиля

Тип присоединения на входе: Внутренняя резьба

Тип крепления: Опция; Со сквозным отверстием; С внутренней резьбой; С принадлежностями

Резьба на штоке: M8

Конец штока: Наружная резьба

Тип резьбы: M

Перемещаемая масса при ходе 0 мм: 50 г

Дополнительный вес на 10 мм хода: 23г

Базовый вес на 0 мм хода: 156 г

Дополнительный коэффициент массы на 10 мм хода: 6 г

Ширина: 39,5 мм

Высота: 39,5 мм

Длина: 70,5 мм

Материал корпуса: Алюминий гладкое анодирование

Материал штока: Легированная сталь

Материал крышки: Анодированный алюминий

Максимальное рабочее давление: 10 бар

Минимальное рабочее давление: 1 бар

Положение при сборке: Любое

Температура окружающей среды: От -20 °C до +120 °C

Рабочая среда: Сжатый воздух по ISO 8573-1:2010

Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии: 2 - Средняя стойкость к коррозии

Крепление к штоку: Внутренняя резьба

Энергия удара в крайних положениях: 0,08 Дж

Теоретическое усилие при 6 бар, прямой ход: 246 Н

Теоретическое усилие при 6 бар, обратный ход: 196 Н
