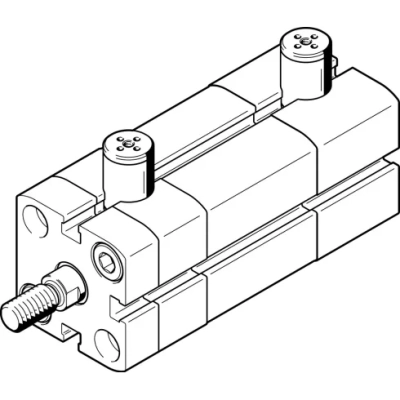

Компактный пневмоцилиндр Festo ADN-20-EL

Компактный цилиндр Festo ADN-20-EL — компактный пневмоцилиндр двустороннего действия. Соответствует стандарту ISO 21287. Компактная конструкция и модульная система позволяют использовать цилиндр во многих отраслях промышленности. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика.

Ключевые особенности

• крепежные отверстия расположены по стандарту ISO 21287;
• фиксация штока в конечных положениях с обеих сторон, спереди или сзади;
• шток с внутренней или наружной резьбой;
• предусмотрена возможность установки датчиков положения;
• возможен монтаж с помощью внутренней резьбы или монтажных принадлежностей;
• простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
• в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях);
• на поршень может устанавливаться магнит для бесконтактного опроса положения;
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»;

Крышка и корпус цилиндра выполнены из анодированного алюминия. Материал штока — высоколегированная сталь. Крепежные болты производятся из легированной или оцинкованной стали.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR) или нитриловой резины (NBR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения цилиндров:

• удлиненная наружная резьба на штоке;
• специальная резьба на штоке;
• удлиненный шток.

Характеристики:

Производитель: Festo

Наименование: Компактный пневмоцилиндр

Серия товара: ADN

Группа: ISO 21287

Тип оборудования: Пневмоцилиндр

Внутренний стандарт: IDO28456

Варианты исполнения: Блокировка в обоих крайних положениях; С блокировкой в конечном положении, шток втянут; С блокировкой в конечном положении, шток выдвинут; Удлиненная наружная резьба штока; Шток со специальной резьбой; Удлиненный шток; Табличка с лазерной гравировкой данных

Диаметр поршня: 20 мм

Тип штока: Односторонний

Тип действия: Двустороннее

Присоединение: M5

Демпфирование: Нерегулируемое

Конфигурируемый ход: От 10 до 300 мм

Определение позиции: При помощи датчиков положения

Тип конструкции: Поршень; Шток; Корпус цилиндра

Тип присоединения на входе: Внутренняя резьба

Тип крепления: С внутренней резьбой; С принадлежностями

Резьба на штоке: M8

Конец штока: Внутренняя резьба

Тип резьбы: M

Перемещаемая масса при ходе 0 мм: 30 г

Дополнительный вес на 10 мм хода: 22 г

Базовый вес на 0 мм хода: 234 г

Дополнительный коэффициент массы на 10 мм хода: 6 г

Ширина: 35,5 мм

Высота: 35,5 мм

Длина: 43 мм

Материал корпуса: Алюминий гладкое анодирование

Материал штока: Легированная сталь

Материал уплотнения: TPE-U (PU) (Термопластичный полиуретан)

Материал крышки: Анодированный алюминий

Максимальное рабочее давление: 10 бар

Минимальное рабочее давление: 2,5 бар

Положение при сборке: Любое

Температура окружающей среды: От -20 °C до +80 °C

Рабочая среда: Сжатый воздух по ISO 8573-1:2010

Рабочая температура: От -20 до +80 °C

Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии: 2 - Средняя стойкость к коррозии

Энергия удара в крайних положениях: 0,2 Дж

Теоретическое усилие при 6 бар, прямой ход: 188 Н

Теоретическое усилие при 6 бар, обратный ход: 141 Н
