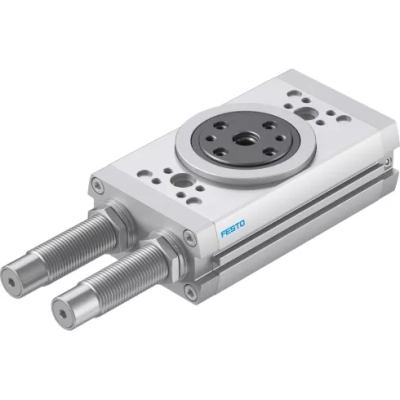

Неполноповоротный привод Festo DRRD-16-180-FH-Y9A

Неполноповоротный привод Festo DRRD-16-180-FH-Y9A — неполноповоротный двухпоршневой привод двустороннего действия, с передачей усилия по принципу реечной шестерни. Применяется в пневматических системах, где требуется высокая точность позиционирования в конце хода.

Ключевые особенности

• конструкция изделия характеризуется отсутствием торцевого биения на фланцевом валу, высокой нагрузочной способностью подшипников и высокими моментами инерции масс;
• возможен монтаж через сквозные отверстия или с помощью внутренней резьбы;
• в базовом исполнении демпфирование осуществляется упругими демпфирующими кольцами или элементами с обеих сторон;
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»;
• устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.

Корпус и крышка выполнены из анодированного алюминия. Поршень из медного сплава (типоразмер 8-12) или нержавеющая сталь (типоразмер 16-63). Приводной вал изготавливается высоколегированной нержавеющей стали (типоразмер 8-12) или термически улучшенная сталь (типоразмер 16-63).

Уплотнения производятся из полиуретана TPE-U (PUR), нитриловой резины (NBR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения приводов:

• пустотелый вал с фланцем;
• самонастраивающиеся линейные амортизаторы с обеих сторон;
• самонастраивающиеся линейные амортизаторы с обеих сторон, жесткие;
• внешние самонастраивающиеся линейные амортизаторы с обеих сторон;
• вал с фланцем FW;
• вал со сдвоенной поворотной лопастью;
• магнит на поршне;
• блокировка конечного положения с обеих сторон;
• наружный монтаж датчика;
• монтажная рейка для датчиков положения;
• брызгозащищенное исполнение (IP65).

Характеристики:

Производитель: Festo

Наименование: Неполноповоротный привод

Серия товара: DRRD

Тип оборудования: Привод

Внутренний стандарт: IDO28456

Диапазон настройки угла поворота с обеих сторон: +10 /-170 °

Угол демпфирования: 43 °

Угол поворота: 180 °

Присоединение: M5

Демпфирование: Амортизатор

Расположение демпфирования: С двух сторон, внутренние

Теоретический момент при 6 бар: 1,59 Нм

Допустимый момент инерции: 0,07 кг/м?

Определение позиции: При помощи датчиков положения

Тип конструкции: Рейка и шестерня

Тип присоединения на выходе: Внутренняя резьба

Размер: 16 мм

Тип резьбы: M

Ширина: 58 мм

Высота: 37,5 мм

Длина: 142 мм

Вес: 650 г

Материал корпуса: Алюминиевый сплав анодированный

Материал уплотнения: NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)

Материал вала привода: Закаленная сталь

Материал крышки: Анодированный алюминий

Максимальное рабочее давление: 10 бар

Минимальное рабочее давление: 2 бар

Положение при сборке: Любое

Температура окружающей среды: От -10 °C до +60 °C

Рабочая среда: Сжатый воздух по ISO 8573-1:2010

Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Крепление к штоку: Со сквозным отверстием. С внутренней резьбой
