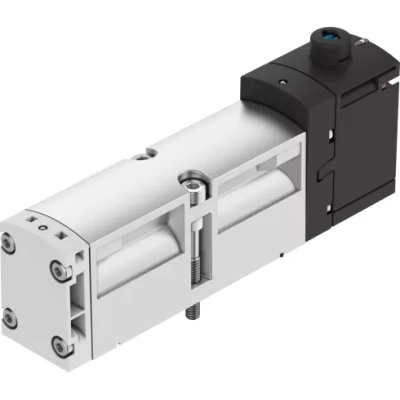

Распределитель с электромагнитным управлением Festo VSVA-B-M52-MZTR-A1-1T1L-APC

Распределитель с электроуправлением Festo VSVA-B-M52-MZTR-A1-1T1L-APC — стандартный распределитель с электромагнитным управлением.

Ключевые особенности распределителей VSVA

Соответствуют стандарту ISO 15407 и VDMA 24563. Имеют прочный металлический корпус. Могут монтироваться в блоках, с комбинированием распределителей этой серии разных размеров.

Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без). Степень фильтрации — 40 мкм.

Характеристики:

Производитель: Festo

Наименование: Распределитель с электромагнитным управлением

Серия товара: VSVA

Группа: С датчиком

Тип оборудования: Распределители

Внутренний стандарт: IDO28456

Количество линий и позиций: 5/2 лин./поз.

Тип управления: Электропневматическое

Тип действия: Моностабильный

Присоединение: 1/4

Принцип измерения: Индуктивный

Тип пилотного управления: Непрямого действия

Выход переключателя: PNP

Тип сброса: Пружинный

Ручное дублирование: С принадлежностями, с защелкой; Толкающий

Функция быстрого выхлопа: Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту

Время включения: 20 мс

Расход клапана с оптимизированной пропускной способностью: 1,350 л/мин

Опрос позиции переключения: Нормальное положение с датчиком

Отображение статуса переключения датчика: LED

Размер плиты: 26 мм

Время отключения: 54 мс

Подходит для работы с вакуумом: Да

Питание пилота: Внешнее

Время включения распределитель - датчик: 60 мс

Время выключения распределитель - датчик: 11 мс

Максимальный стандартный расход: 1400

Защита от переполюсовки: Для всех электрических соединений

Уровень звукового давления: 85 дБ(А)

Датчик сопротивления короткого замыкания: Пульсирующий

Датчик тока холостого хода:

Направление потока: Любое

Расход в составе блока: 1100 л/мин

Расход на индивидуальной плите: 1200 л/мин

Рабочий цикл: 100 %

Негативный тестовый импульс с логикой 1: 1100 мкс

Позитивный тестовый импульс с логикой 0: 1200 мкс

Тип электрического подключения: Разъем

Количество контактов: 4-пин

Класс защиты: IP65 NEMA 4

Рабочее напряжение катушки: 24 В DC

Мощность переключения: 1,6 Вт

Мощность удержания: 1,6 Вт

Допустимые колебания напряжения: ± 10 %

Номинальное рабочее напряжение DC: 24 В DC

Подключение датчика: Кабель 2,5 м

Диапазон рабочего напряжения датчика: От 10 до 30 В DC

Максимальный выходной ток датчика: 200 мА

Максимальная частота переключения датчика: 5.000 Гц

Падение напряжения датчика: ? 2 В

Импульсная мощность: 2,5 кВ

Тип конструкции: Золотниковый

Тип присоединения на входе: Внутренняя резьба

Тип присоединения: Коллектор

Присоединение выхлопа: 1/4

Тип крепления: На монтажной плите; Коллектор

Монтажный шаг: 26 мм

Тип резьбы: G

Выхлоп пилота, канал 82/84: Канализированный; Не направленный

Подвод пилотного воздуха 12/14: Коллектор, размер 26 мм по ISO 15407-2

Условный проход: 9 мм

Ширина: 26 мм

Вес: 307 г

Материал корпуса: Алюминий; PA (Полиамид)

Материал уплотнения: FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук)

Материал винтов: Гальванизированная сталь

Максимальное рабочее давление: 10 бар

Пилотное давление: 3 - 10 бар

Положение при сборке: Любое

Температура окружающей среды: От -5 °C до +50 °C

Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Степень загрязнения: 3

Относительная влажность воздуха: 0 % - 90 % (без образования конденсата)

Сопротивление коррозии: 0 - Нет стойкости к коррозии

Максимальный момент затяжки: От 1,8 до 2,2 Нм

Стойкость к вибрации: Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Защита от перекрытия: Да

Отображение статуса сигнала: LED
