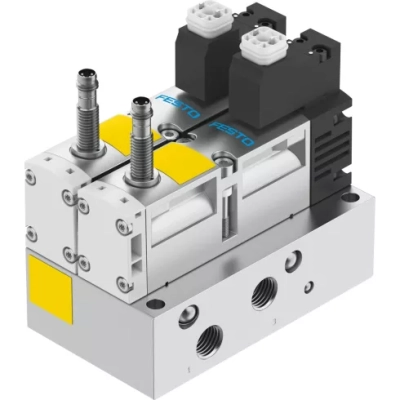

Блок управления Festo VOFA-L26-T32C-M-G14-1C1-ANP

Блок управления Festo VOFA-L26-T32C-M-G14-1C1-ANP — блок распределителей, предназначен для управления узлами с дополнительными требованиями к безопасности (могут применяться в машиностроении).

Ключевые особенности блоков управления VOFA

Доступны в качестве децентрализованной версии с индивидуальным электрическим и пневматическим подключением. Или же могут интегрироваться в пневмоостров VTSA/VTSA-F.

Блоки VOFA оснащаются распределителями VSVA. Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без масла).

Тип конструкции — золотниковый клапан.

Характеристики:

Производитель: Festo

Наименование: Блок управления

Серия товара: VOFA

Группа: Для специфических применений

Тип оборудования: Распределители

Внутренний стандарт: IDO28456

Количество линий и позиций: 3/2 лин./поз.

Тип управления: Электропневматическое

Тип действия: Моностабильный

Присоединение: 1/4

Принцип измерения: Индуктивный

Стандартный расход на выхлоп 6 ->0 бар: 2,650 л/мин

Тип пилотного управления: Непрямого действия

Выход переключателя: NPN

Тип сброса: Пружинный

Ручное дублирование: Нет

Функция быстрого выхлопа: Дросселирующий

Функция распределителя: Н. З.

Время включения: 24 мс

Опрос позиции переключения: Нормальное положение с датчиком

Отображение статуса переключения датчика: LED

Время отключения: 54 мс

Подходит для работы с вакуумом: Нет

Питание пилота: Внутреннее

Максимальное поле магнитной интерференции: 60 мТ

Расход на выхлоп распределителя в случае ошибки: 1,050 л/мин

Время включения распределитель - датчик: 58 мс

Время выключения распределитель - датчик: 11 мс

Максимальный стандартный расход: 1050

Защита от переполюсовки: Для всех электрических соединений

Уровень звукового давления: 85 дБ(А)

Стандартный расход на выхлоп 6 ->0 бар: 2,650 л/мин

Датчик сопротивления короткого замыкания: Пульсирующий

Датчик тока холостого хода:

Направление потока: Нереверсивный

Рабочий цикл: 100 %

Негативный тестовый импульс с логикой 1: 800 мкс

Позитивный тестовый импульс с логикой 0: 1000 мкс

Расположение контактов: Тип С

Стандарт электрического подключения: DIN EN 175 301-803-B

Класс защиты: IP65; NEMA 4

Рабочее напряжение катушки: 24 В DC

Мощность переключения: 1,8 Вт

Мощность удержания: 1,8 Вт

Допустимые колебания напряжения: -15 % / +10 %

Подключение датчика: Разъем; 3-пин; M8X1

Диапазон рабочего напряжения датчика: От 10 до 30 В DC

Максимальный выходной ток датчика: 200 мА

Максимальная частота переключения датчика: 5 Гц

Падение напряжения датчика: ? 2 В

Электрическая безопасность: Без заземления

Тип конструкции: Золотниковый

Тип присоединения на входе: Внутренняя резьба

Присоединение выхлопа: 1/4

Присоединение комплектующих: Наружная резьба

Тип крепления: Со сквозным отверстием

Монтажный шаг: 65 мм

Тип резьбы: G

Ширина: 65 мм

Вес: 1,134 г

Материал корпуса: Алюминий; PA (Полиамид)

Материал уплотнения: FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)

Материал винтов: Гальванизированная сталь

Тип уплотнения: Мягкий

Максимальное рабочее давление: 10 бар

Минимальное рабочее давление: 3 бар

Пилотное давление: 3 - 10 бар

Положение при сборке: Любое

Температура окружающей среды: От -5 °C до +50 °C

Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Рабочая среда пилотного каскада: Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Примечание по рабочей среде: Возможна работа со смазкой (Впоследствии требуется постоянная смазка)

Номинальная высота использования выше уровня моря: 1000 м в соответствии с VDE 0580

Сопротивление коррозии: 0 - Нет стойкости к коррозии

Соответствует стандарту: EN 60947-5-2

Сертификационный департамент: IFA 1204006

Стойкость к вибрации: Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Защита от прямого и непрямого контакта: PELV Защищено по EN 60950 / IEC 950

Функция безопасности: Выхлоп; Манипуляция/Защита при запуске

Уровень представления (PL): Vent/up по категории 4, PL e; Защита работы, защита от неожиданного запуска, до категории 4, Уровень производительности е

Защита от перекрытия: Да

Отображение статуса сигнала: С принадлежностями
