Мини-суппорт Festo EGSC-BS-KF-60-100-12P

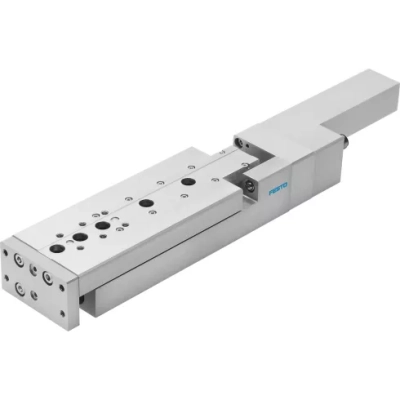

Мини-суппорт Festo EGSC-BS-KF-60-100-12P — электрический мини-суппорт с винтовой передачей. Используется для создания компактных масштабируемых модульных систем для автоматизации разных процессов. Системный продукт для многоосной модульной системой ELGC/EGSC.

Ключевые особенности

• общая архитектура платформы обеспечивает интеграцию с соответствующими интерфейсами;
• встроенная точная направляющая с рециркулирующими шариковыми подшипниками;
• единый универсальный ассортимент принадлежностей;
• большое количество комбинаций устройств может быть достигнуто без каких-либо переходников;
• определение положения с помощью магниторезистивных и индуктивных датчиков;
• не требует обслуживания из-за используемой смазки.

Корпус, хомут и слайдер выполнены из анодированного алюминия. Направляющая, шпиндель, гайка шпинделя из стали.

Характеристики:

Производитель: Festo

Наименование: Мини-суппорт

Серия товара: EGSC

Внутренний стандарт: IDO28456

Рабочий ход: 100 мм

Резерв хода: 0 мм

Реверсивный люфт: 150 мкм

Диаметр шпинделя: 12 мм

Шаг шпинделя: 12 мм/об

Направляющая: Передача типа "винт - гайка" с циркулирующими шариками с направляющей

Тип мотора: Шаговый моторСервомотор

Максимальная скорость: 0,6 м/с

Тип шпинделя: Шарико-винтовая передача

Максимальное усилие Fy: 4.937 Н

Тарировка: Фиксирующий упор, позитивныйФиксирующий упор, негативныйДатчик ссылки

Максимальное усилие Fz: 4.937 Н

Максимальное ускорение: 15 м/с?

Коэффициент подачи: 12 мм/об

Точность повторения: ±0,015 мм

Фиксированное значение динамической базовой нагрузки подшипника: 13.321 Н

Значение динамической базовой нагрузки линейной направляющей: 13.400 Н

Определение позиции: Для герконов

Значение динамической базовой нагрузки винтового привода: 4.600 Н

Максимальный момент Mz на консоли: 12 Нм

Максимальное радиальное усилие на приводном валу: 420 Н

Максимальное усилие подачи Fx: 345 Н

Максимальный Момент My (нагрузка на траверсу): 6 Нм

Массовый момент инерции JH на метр хода: 0,27076 кг·см?/м

Максимальный момент Mz (нагрузка на траверсу): 12 Нм

Массовый момент инерции JL на кг нагрузки: 0,03648 кг·см?/кг

Массовый момент инерции, JO: 0,08386 кг·см?

Значение статистической базовой нагрузки линейной направляющей: 26.900 Н

Максимальный момент Mx: 39,5 Нм

Уровень звукового давления: 55 дБ(А)

Максимальный момент My: 43,13 Нм

Максимальный момент Mz: 43,13 Нм

Код интерфейса, привод: T42

Фиксированное значение статистической базовой нагрузки подшипника: 7.000 Н

Справочное значение, характеристики движения: 5.000 км

Интервалы обслуживания: Смазка на весь срок службы

Значение статистической базовой нагрузки винтового привода: 8.500 Н

Рабочий цикл: 100 %

Класс защиты: IP40

Тип конструкции: Электрический мини-суппортС шарико-винтовой передачей

Тип крепления: С внутренней резьбойс центрирующей втулкойС цилиндрическим штифтомС принадлежностями

Размер: 60

Перемещаемая масса при ходе 0 мм: 675 г

Дополнительный вес на 10 мм хода: 95 г

Базовый вес на 0 мм хода: 1.555 г

Дополнительный коэффициент массы на 10 мм хода: 40 г

Ширина: 60 мм

Высота: 84 мм

Длина: 229,3 мм

Вес: 2505 г

Материал корпуса: Алюминий анодированный

Материал траверсы: Анодированный алюминий

Материал направляющей рейки: Катанная подшипниковая сталь

Материал каретки: Катанная подшипниковая сталь

Материал шпинделя: Катанная подшипниковая сталь

Материал гайки шпинделя: Катанная подшипниковая сталь

Положение при сборке: Любое

Температура окружающей среды: От 0 °C до +50 °C

Сопротивление коррозии: 0 - Нет стойкости к коррозии
