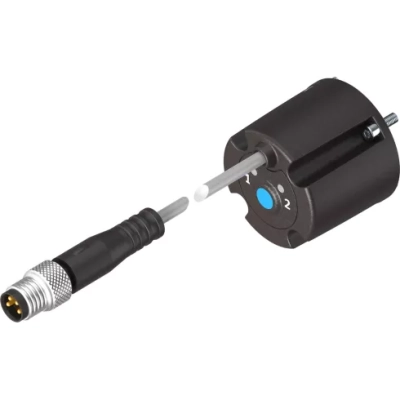

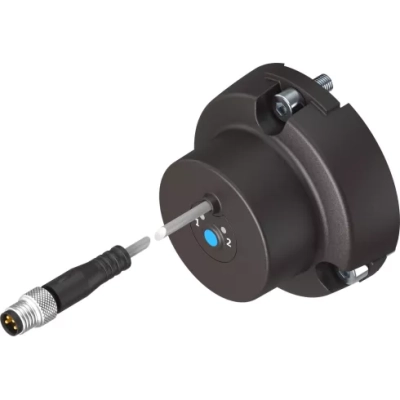

Датчик положения Festo SRBS-Q1-10-E270-EP-1-S-M8

Датчик положения Festo SRBS-Q1-10-E270-EP-1-S-M8 — круглый бесконтактный датчик, который используются для определения положения вала на поворотных приводах DRVS и DSM.

Ключевые особенности датчиков SRBS

• бесконтактный опрос положения без механической настройки;
• быстрое и легкое подключение без необходимости искать точки переключения;
• герметичная конструкция, долгий срок службы и надежная работа;
• защита от короткого замыкания, от переполюсовки, защита от перегрузки;
• простое и надежное управление только одной кнопкой непосредственно на устройстве;
• стойкие к маслу;
• кабели датчиков имеют высокую прочность на изгиб и стойкость к скручиванию;
• оснащены светодиодами для индикации рабочего состояния.

Корпус датчиков положения SRBS выполнен из никелированной латуни, усиленного полиамида и полиэстера. Материал оплетки кабеля — термопластичный полиуретан.

Характеристики:

Производитель: Festo

Наименование: Датчик положения

Серия товара: SRBS

Группа: Датчики

Внутренний стандарт: IDO28456

Измеряемая величина: Угол поворота

Метод измерения: Холла

Принцип измерения: Магнитный

Диапазон срабатывания: >270 °

Средний интервал сканирования: 3 мс

Электрическое подключение 1, тип монтажа: Фиксация винта

Время включения:

Время отключения:

Максимальная частота переключения: 125 Гц

Направление выхода: Аксиальный

Оптимальное решение для: Определения положения вала на поворотных приводах

Максимальная характеристика контакта: 1,5 Вт DC

Тип электрического подключения: Разъем с кабелем по EN 61076-2-104

Максимальный выходной ток: 50 мА

Электрическое подключение: M8x1

Количество контактов: 4-пин

Класс защиты: IP65 IP68

Выходной сигнал: PNP (2х) или NPN (2х)

Напряжение питания: 0 - 30 В DC

Номинальное рабочее напряжение: 24 В DC

Электрическое состояние выхода: Н. З. или Н. О. контакт

Падение напряжения:

Остаточная пульсация: 10 %

Тип крепления: Крепежные винты

Длина кабеля: 0,3 м

Форма датчика: Круглая

Ширина: 46,4 мм

Высота: 46,4 мм

Длина: 107,9 мм

Вес: 35 г

Материал корпуса: Никелированная латунь; PA (Полиамид) с армированием; PL (Полиэстер)

Материал фольги: PL (Полиэстер)

Материал электрического контакта: Медный сплав позолоченный

Материал накидной гайки: Никелированная латунь

Материал оплетки кабеля: TPE-U (PUR) (Термопластичный полиуретан)

Положение при сборке: Любое

Температура окружающей среды: От -20 °C до +70 °C

Специальные характеристики: Стойкий к маслу

Условия испытания кабеля: Прочность на изгиб в соответствии со стандартом FestoПрокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм.Стойкость к скручиванию: >300 000 циклов, ±270°/0.1 м

Класс безопасности: III

Атрибуты кабеля: Энергетическая цепь + робот

Сопротивление коррозии: 2 - Средняя стойкость к коррозии

Защита от короткого замыкания: Да

Защищен от смены полярности: Для всех электрических соединений

Соответствует стандарту: EN 60947-5-2

Функция переключающего элемента: Переключаемый

Опции настройки: Кнопка

Цвет оплетки кабеля: Серый

Рабочий режим дисплея: Жёлтый светодиод
