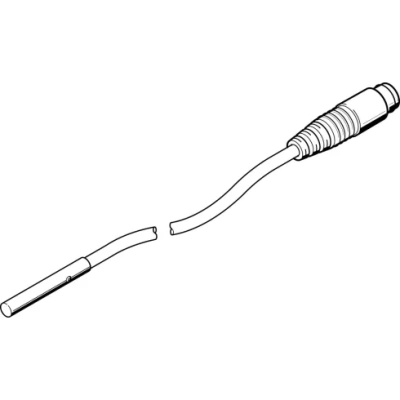

Датчик положения Festo SIEH-3B-PS-K-L

Датчик положения Festo SIEH-3B-PS-K-L — круглый бесконтактный датчик положения с увеличенным расстоянием срабатывания.

Принцип работы

Датчик этого типа бесконтактно реагирует на функциональные перемещения рабочих органов машин, роботов, конвейерных систем и т.д., вырабатывая электрические сигналы. Электрический сигнал генерируется, когда металлический объект приближается к активной поверхности датчика и входит в пределы дистанции переключения.

Основные преимущества индуктивных датчиков

• нет дребезга контактов и ошибочных срабатываний;
• нет поломок по причине загрязнения или подгорания контактов (индуктивные датчики работают без механического электрического контакта, а переключаются электроникой);
• не нуждаются в механических чувствительных элементах (роликах, кулачках или рычагах) — благодаря этому отсутствует механический износ и датчики имеют большой ресурс работы;
• стойкость к вибрации;
• полная герметичность конструкции и высокая степень защиты.

Ключевые особенности датчиков SIEH

• доступны в миниатюрном исполнении с диаметром 3 мм и корпусом из высококачественной нержавеющей стали;
• увеличенная дистанция переключения;
• полностью защищены от перегрузки, короткого замыкания, смены полярности, индуктивной нагрузки, электростатического разряда, пиков напряжения и высокочастотных полей;
• есть светодиодная индикация рабочего состояния;
• высокая частота переключения.

Корпус индуктивных датчиков SIEH выполнен из легированной нержавеющей стали, материал оплетки кабеля — термопластичный полиуретан.

Характеристики:

Производитель: Festo

Наименование: Датчик положения

Серия товара: SIEH

Группа: Датчики

Внутренний стандарт: IDO28456

Измеряемая величина: Положение

Метод измерения: Индуктивный

Передаточное число: Алюминий = 0,5Нержавеющая сталь, St 18/8 = 0.8Медь = 0,45Латунь = 0,6Сталь, St 37 = 1,0

Расстояние срабатывания: 1 мм

Гарантированная дистанция переключения: 0,81 мм

Гистерезис:

Время включения: 0,02 мс

Точность повторения: 0,02 мм

Максимальная частота переключения: 3000 Гц

Тип установки: Заподлицо

Тип электрического подключения: Кабель

Максимальный выходной ток: 100 мА

Количество контактов: 3-жильный

Класс защиты: IP67

Выходной сигнал: PNP

Напряжение питания: 0 - 30 В DC

Электрическое состояние выхода: Н. О. контакт

Холостой ток:

Остаточный ток:

Падение напряжения: ? 2 В

Остаточная пульсация: 20 %

Защита от индуктивной нагрузки: Встроенный выходной ток

Тип крепления: Фиксатор

Размер: 3 мм

Длина кабеля: 2,5 м

Форма датчика: Цилиндрическая

Ширина: 3 мм

Высота: 3 мм

Длина: 37,8 мм

Вес: 18 г

Материал корпуса: Нержавеющая легированная сталь

Материал оплетки кабеля: TPE-U (PUR) (Термопластичный полиуретан)

Материал изоляции: PVC (Поливинилхлорид)

Температура окружающей среды: От -25 °C до +70 °C

Сопротивление коррозии: 4 - Очень высокая стойкость к коррозии

Защита от короткого замыкания: Пульсирующий

Защищен от смены полярности: Для всех электрических соединений

Соответствует стандарту: EN 60947-5-2

Рабочий режим дисплея: Жёлтый светодиод
