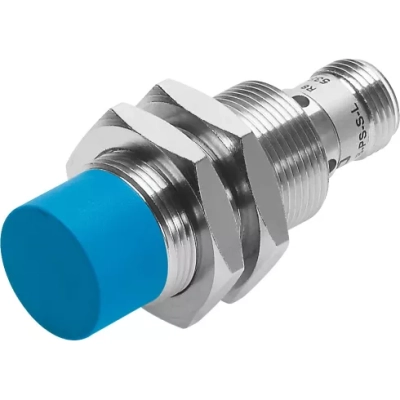

Датчик положения Festo SIEF-M12NB-PS-S-L

Датчик положения Festo SIEF-M12NB-PS-S-L — круглый бесконтактный датчик положения, стойкий к полям сварки. Со стандартным расстоянием срабатывания. Бесконтактно реагируют на перемещения рабочих органов машин, роботов, конвейерных систем и других объектов, вырабатывая электрические сигналы. Электрический сигнал генерируется, если металлический объект приближается к активной поверхности индуктивного датчика и входит в пределы дистанции переключения.

Индуктивный датчик имеет ряд преимуществ:

• нет механического износа, так как в датчике отсутствуют механические чувствительные элементы (ролики, кулачки или рычаги). В результате — большой ресурс работы и долгий срок службы;
• датчик не ломается из-за загрязнения или подгорания контактов (работает без механического электрического контакта, переключается электроникой);
• устойчив к вибрациям;
• полностью герметичная конструкция с высокой степенью защиты.

Ключевые особенности датчиков SIEF

• исполнение с корпусом, устойчивым к воздействию брызг сварки;
• фактор редуцирования 1 для всех металлов — имеют одинаково большую дистанцию переключения для объектов из любого металла;
• стойкие к магнитным полям;
• могут работать в большом диапазоне рабочих температур;
• надежная защита от электромагнитной интерференции;
• высокая частота переключения;
• стандартная дистанция переключения;
• оснащены светодиодной индикацией рабочего состояния.

Корпус индуктивных датчиков может быть выполнен из разных материалов, в зависимости от типоразмера:

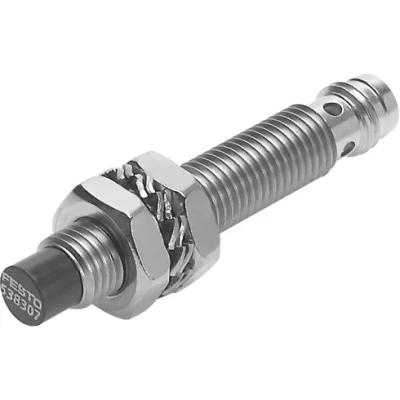

• у датчиков размера M8x1 — из нержавеющей стали и полиамида;
• корпус датчиков остальных типоразмеров выполнен из хромированной латуни и PBT (полибутилентерефталата).

Характеристики:

Производитель: Festo

Наименование: Датчик положения

Серия товара: SIEF

Группа: Датчики

Внутренний стандарт: IDO28456

Измеряемая величина: Положение

Метод измерения: Индуктивный

Передаточное число: Алюминий = 1,0Нержавеющая сталь, St 18/8 = 1.0Медь = 1,0Латунь = 1,0Сталь, St 37 = 1,0

Расстояние срабатывания: 8 мм

Гарантированная дистанция переключения: 6,48 мм

Гистерезис: От 0,24 до 1,2 мм

Точность повторения: 0,16 мм

Максимальная частота переключения: 2000 Гц

Тип установки: Выступающий

Тип электрического подключения: Разъем Fixcon

Максимальный выходной ток: 200 мА

Электрическое подключение: M12x1

Количество контактов: 3-жильный

Класс защиты: IP67

Выходной сигнал: PNP

Напряжение питания: 0 - 30 В DC

Электрическое состояние выхода: Н. О. контакт

Холостой ток:

Падение напряжения: ? 1,8 В

Остаточная пульсация: 10 %

Тип крепления: С контргайкой

Размер: M12

Момент затяжки: 10 Нм

Форма датчика: Цилиндрическая

Ширина: 17 мм

Высота: 19,6 мм

Длина: 52 мм

Вес: 22 г

Материал корпуса: Латунь; PBT (Полибутилентерефталат); Хромирование

Температура окружающей среды: От -30 °C до +85 °C

Стойкость к магнитным полям: Магнитное поле постоянного и переменного тока

Сопротивление коррозии: 2 - Средняя стойкость к коррозии

Защита от короткого замыкания: Пульсирующий

Защищен от смены полярности: Для всех электрических соединений

Соответствует стандарту: EN 60947-5-2

Рабочий режим дисплея: Жёлтый светодиод
