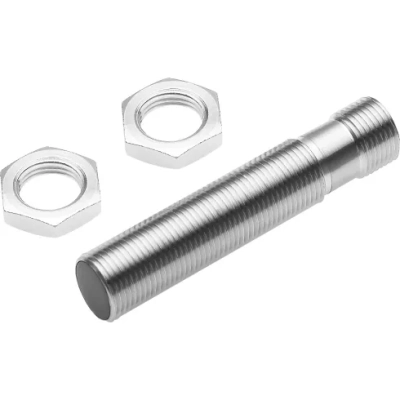

Датчик положения Festo SIEA-M8B-PU-S

Датчик положения Festo SIEA-M8B-PU-S — круглый бесконтактный датчик положения с аналоговым входом. С индуктивным принципом измерения. Дополнительно к традиционным измерениям и задачам мониторинга и управления аналоговый датчик открывает новые возможности — например, при измерении вибрации и изменяющегося расстояния до объекта.

Основные характеристики индуктивных датчиков

• обнаруживают все токопроводящие объекты, которые проходят или остаются в высокочастотном магнитном поле (которое создается встроенным осциллятором);
• работают по принципу приближения — объект не оказывает на них механического воздействия;
• датчики этого типа не нуждаются в механических чувствительных элементах (ролики, кулачки или рычаги);
• работают без механического электрического контакта, а переключаются электроникой.

Преимущества индуктивных датчиков SIEA

• большой ресурс работы — нет механического износа, поэтому датчики долго служат;
• нет поломок по причине загрязнения или подгорания контактов;
• нет ошибочных срабатываний (в результате дребезга контактов);
• высокая частота переключения;
• стойкость к вибрации;
• полностью герметичная конструкция, с высокой степенью защиты;
• есть защита от короткого замыкания и смены полярности в диапазоне рабочего напряжения.

Корпус датчиков SIEA с аналоговым входом выполнен из хромированной латуни.

Характеристики:

Производитель: Festo

Наименование: Датчик положения

Серия товара: SIEA

Группа: Датчики

Внутренний стандарт: IDO28456

Измеряемая величина: Положение

Метод измерения: Индуктивный

Диапазон измерения дистанции: От 0 до 4 мм

Передаточное число: Алюминий = 0,28Нержавеющая сталь, St 18/8 = 0.68Медь = 0,25Латунь = 0,4Сталь, St 37 = 1,0

Разрешающая способность при измерении перемещения: 0,001 мм

Температурный дрейф от реальной дистанции переключения: ? ±5% (от 0°C до +70°C);? ±10% (от -25°C до 0°C)

Ширина полосы пропускания: 1600Гц (-3дБ когда s = 2мм)

Максимальная нагрузка по току на аналоговом выходе по напряжению: 10 мА

Максимальный выход по току/напряжению без объекта: 120 %

Точность повторения: 0,3 мм

Максимальная частота переключения: 1600 Гц

Тип установки: Заподлицо

Точность повторения при постоянных условиях: +/- 0,01 мм

Тип электрического подключения: Розетка разъема по EN 61076-2-104

Электрическое подключение: M8x1

Диапазон сигнала: От 0 до 10 В; От 4 до 20 мА

Количество контактов: 3-жильный

Класс защиты: IP67

Выходной сигнал: Аналоговый

Напряжение питания: 15 - 30 В DC

Холостой ток:

Остаточная пульсация: 20 %

Тип крепления: С контргайкой

Размер: M8

Момент затяжки: 4 Нм

Форма датчика: Цилиндрическая

Ширина: 16,5 мм

Высота: 16,5 мм

Длина: 60 мм

Вес: 25 г

Материал корпуса: Латунь хромированная

Температура окружающей среды: От -25 °C до +70 °C

Сопротивление коррозии: 2 - Средняя стойкость к коррозии

Защита от короткого замыкания: Пульсирующий

Защищен от смены полярности: Для рабочего напряжения
