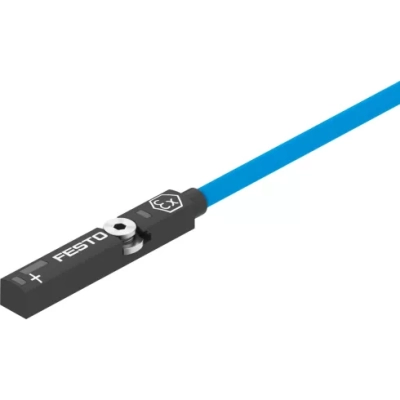

Датчик положения Festo SDBT-MS-20NL-ZN-E-5-LE-EX6

Датчик положения Festo SDBT-MS-20NL-ZN-E-5-LE-EX6 — бесконтактный магниторезистивный датчик положения, предназначенный для установки на приводы и цилиндры. Устанавливается в Т-образный паз сверху, с монтажным винтом.

Ключевые особенности датчиков SDBT

• стойкие к маслам;
• стойкие к полям и брызгам сварки;
• устойчивы к ультрафиолету;
• есть светодиодная индикация рабочего состояния;
• с защитой от короткого замыкания и смены полярности;
• есть взрывозащищенное исполнение.

Корпус датчиков SDBT выполнен из усиленного полиамида, эпоксидной смолы и легированной нержавеющей стали. Материал оплетки кабеля — поливинилхлорид.

Характеристики:

Производитель: Festo

Наименование: Датчик положения

Серия товара: SDBT

Группа: Датчики

Внутренний стандарт: IDO28456

Измеряемая величина: Положение

Метод измерения: Магниторезистивный

Максимальная входная мощность: T4: 350 мВт T6: 72 мВт

Повторяемость дискретного выхода: 0,1 мм

Эффективная индуктивность: 30 мкГн

Эффективная мощность: 79 нФ

Время включения:

Время отключения:

Максимальная частота переключения: 330 Гц

Направление выхода: Аксиальный

Оптимальное решение для: Пневмоцилиндров

Тип электрического подключения: Кабель

Количество контактов: 2-пин

Максимальный входной ток: 0,25 A

Класс защиты: IP65 IP68

Выходной сигнал: NAMUR

Напряжение питания: 7,5 - 18 В DC

Максимальное входное напряжение: 28 В

Номинальное рабочее напряжение: 8,2 В DC

Электрическое состояние выхода: NAMUR

Остаточный ток: От 0,4 до 1 мА

Остаточная пульсация: 10 %

Тип крепления: Вставляется в паз сверху

Способ крепления датчика: Т-образный паз

Длина кабеля: 5 м

Форма датчика: Кубическая

Ширина: 6,4 мм

Высота: 4,6 мм

Длина: 156,3 мм

Вес: 53 г

Материал корпуса: PA (Полиамид) с армированием; Нержавеющая легированная сталь

Материал оплетки кабеля: TPE-U (PUR) (Термопластичный полиуретан)

Материал изоляции: PP (Полипропилен)

Положение при сборке: Любое

Температура окружающей среды: От -40 °C до +85 °C

Специальные характеристики: Стойкий к маслу

Взрывозащита типа (Пыль): Ex ia IIIC T135°C Da

Условия испытания кабеля: По запросу

Атрибуты кабеля: Пригоден для кабельных цепей

Категория ATEX (Газ): II 1G

Взрывозащита типа (Газ): Ex ia IIC T4...T6 Ga

Взрывобезопасная температура окружающей среды: Т4, с фиксацией кабеля: -40°C

Категория ATEX (Пыль): II 1D

Прочность на изгиб: В соответствии со стандартом Festo

Максимальный момент затяжки: 0,6 Нм

Защищен от смены полярности: Для всех электрических соединений

Соответствует стандарту: EN 60947-5-6

Сертификационный департамент: DNV 17.0027 X IECEx KIWA 16.0020 X PTZ 16 ATEX 0010 X

Сертификация взрывозащиты за пределами Евросоюза: EPL Da (BR) EPL Da (IEC-EX) EPL Ga (BR) EPL Ga (IEC-EX)

Цвет корпуса: Черный

Цвет оплетки кабеля: голубой

Рабочий режим дисплея: Жёлтый светодиод
