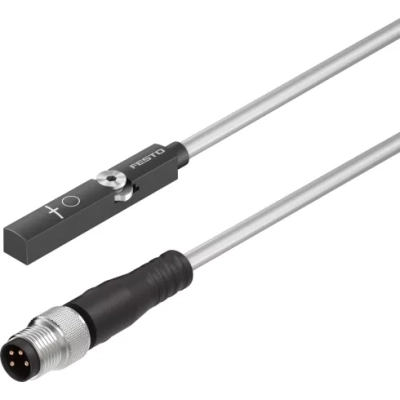

Датчик положения Festo SDAS-MHS-M40-1L-PNLK-PN-E-2.5-LE

Датчик положения Festo SDAS-MHS-M40-1L-PNLK-PN-E-2.5-LE — магнитный датчик, предназначенный для установки в Т-образную щель. Подходит для широкого диапазона цилиндров и захватов Festo.

Принцип работы и функциональность

Датчик SDAS используется для бесконтактного опроса позиции поршня цилиндров, чья позиция может быть определена магнитным способом. SDAS сочетает две функции в одном устройстве:

1. как датчик положения, обеспечивает выходной сигнал, пропорциональный ходу в пределах диапазона чувствительности. Сигнал становится доступен в IO-Link. Более того, 4 канала можно запрограммировать через IO-Link как датчик приближения, оконный компаратор или компаратор гистерезиса.
2. как программируемый датчик приближения, SDAS обеспечивает двоичную обратную связь о положении поршня, которая доступна как стандартный выходной сигнал 24 В. Кроме того, две точки переключения датчика приближения можно обучить в пределах диапазона считывания с помощью емкостной клавиши управления непосредственно на устройстве.

Ключевые особенности датчиков SDAS

• очень компактный дизайн — идеальное решение для захватов, компактных цилиндров и других применений с ограниченным;
• защищены от короткого замыкания и способны выдерживать нагрузки;
• кабели датчиков прочные к изгибу, стойкие к скручиванию;
• оснащены светодиодами для индикации рабочего состояния;
• программируемый IO-Link и/или дискретный выход.

Корпус датчиков SDAS выполнен из усиленного полиамида и легированной нержавеющей стали. Материал оплетки кабеля — термопластичный полиуретан.

Характеристики:

Производитель: Festo

Наименование: Датчик положения

Серия товара: SDAS

Группа: Датчики

Внутренний стандарт: IDO28456

Измеряемая величина: Положение

Метод измерения: Холла

Принцип измерения: Магнитный

Максимальная частота переключения: 125 Гц

Оптимальное решение для: Пневмоцилиндров

Тип электрического подключения: Кабель

Максимальный выходной ток: 50 мA

Количество контактов: 4-жильный

Класс защиты: IP65 IP68

Выходной сигнал: PNP (2х) или NPN (2х)

Напряжение питания: 10 - 30 В DC

Электрическое состояние выхода: Н. З. или Н. О. контакт

Максимальная коммутируемая мощность: 1,5 Вт

Падение напряжения: ? 0,5 В

Остаточная пульсация: 10 %

Способность выдерживать перегрузку: Да

Тип крепления: Затянутый. Вставляется в паз сверху

Способ крепления датчика: Т-образный паз

Длина кабеля: 2,5 м

Форма датчика: Кубическая

Радиус изгиба: 28 мм

Ширина: 6,4 мм

Высота: 4,6 мм

Длина: 131,8 мм

Вес: 27 г

IO-Link, протокол: Device V 1.1

IO-Link, профиль: Умный сенсорный профиль

IO-Link, классы функции: Переменная данных процесса (PDV); Идентификация; Диагностика; Teach channel; Переключение сигнального канала (SSC)

IO-Link, режим связи: COM2 (38,4 кБод)

IO-Link, поддержка SIO режима: Да

IO-Link, тип порта: A

IO-Link, ширина данных процесса IN: 2 байт

IO-Link, данные процесса содержат IN: 12 бит PDV (значение измерения позиции); 4 бит SSC (сигнал переключения)

IO-Link, минимальное время цикла: 2,5 мс

Материал корпуса: PA (Полиамид) с армированием; Нержавеющая легированная сталь

Материал оплетки кабеля: TPE-U (PUR) (Термопластичный полиуретан)

Положение при сборке: Любое

Температура окружающей среды: От -20 °C до +70 °C

Атрибуты кабеля: Энергетическая цепь + робот

Прочность на изгиб: В соответствии со стандартом Festo

Прокладка в кабельных цепях: 5 млн. циклов

Стойкость к скручиванию: >300 000 циклов, ±270°/0.1 м

Защита от короткого замыкания: Да

Защищен от смены полярности: Для всех электрических соединений

Опции настройки: IO-Link; Емкостная кнопка

Цвет оплетки кабеля: Серый

Рабочий режим дисплея: Жёлтый светодиод
