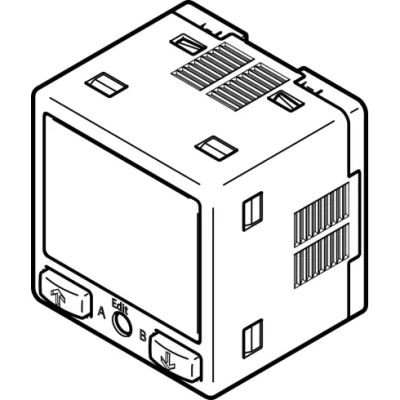

Датчик давления Festo SDE3-D6M-B-HQ4-2P-M8

Датчик давления Festo SDE3-D6M-B-HQ4-2P-M8 — компактный датчик для измерения относительного или дифференциального давления. Или измерение 2 независимых входов давления.

Ключевые особенности

• оснащены ЖК-дисплеем с подсветкой, на котором отображается цифровой и графический индикатор давления;
• большой выбор вариантов крепления — на монтажной рейке, на кронштейне для крепления на стену или другую поверхность, на блоке подготовке воздуха, интеграция в переднюю панель, через сквозное отверстие;
• надежные в эксплуатации;
• метод измерения — пьезорезистивный датчик давления;
• возможна установка PIN-кода для защиты от несанкционированной перенастройки.

Рабочая среда датчиков SDE3 — фильтрованный сжатый воздух со степенью фильтрации 40 мкм (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (с распылением масла в сжатом воздухе).

Корпус датчиков выполнен из усиленного полиамида и поликарбоната.

Характеристики:

Производитель: Festo

Наименование: Датчик давления

Серия товара: SDE3

Группа: Датчики

Внутренний стандарт: IDO28456

Диапазон измерения давления: От 0 до 6 бар

Измеряемая величина: Давление

Метод измерения: Пьезорезистивный

Тип измеряемого давления: Относительное и дифференциальное

Повторяемость точки переключения: 0,3 %

Диапазон установки порогового значения: От 0 до 100 %

Оптимальное решение для: Систем напорных трубопроводов и оконечных устройств

Диапазон настройки гистерезиса: От 0 до 90 %

Тип электрического подключения: Розетка разъема по EN 60947-5-2

Максимальный выходной ток: 100 мА

Электрическое подключение: M8x1

Количество контактов: 4-пин

Класс защиты: IP65

Выходной сигнал: PNP (2x)

Напряжение питания: 15 - 30 В DC

Электрическое состояние выхода: Н. З. или Н. О. контакт

Тип крепления: Со сквозным отверстием. С верхней рейкой

Подключение к среде: QS-4

Ширина: 20 мм

Высота: 91,9 мм

Длина: 40,2 мм

Вес: 37 г

Материал корпуса: PA (Полиамид) с армированием; PC (Поликарбонат)

Положение при сборке: Любое

Температура окружающей среды: От 0 °C до +50 °C

Рабочая среда: Сжатый воздух

Рабочая температура: От 0 до +50 °C

Примечание по рабочей среде: Возможна работа со смазкой

Сопротивление коррозии: 2 - Средняя стойкость к коррозии

Защита от короткого замыкания: Пульсирующая

Защищен от смены полярности: Для всех электрических соединений

Функция переключающего элемента: Переключаемый

Функция переключения: Свободно программируемый

Тип дисплея: ЖК-индикатор с подсветкой

Опции настройки: Teach-In

Защита от несанкционированной перенастройки: PIN-Code

Рабочий режим дисплея: LCD, желтый
