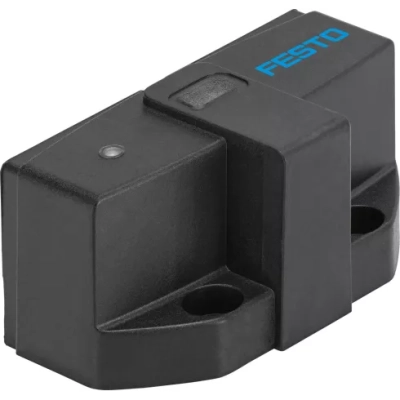

Блок датчиков Festo SRBG-C1-N-1-AS-M12-M12

Блок датчиков Festo SRBG-C1-N-1-AS-M12-M12 — блок индуктивных сдвоенных датчиков с компактным корпусом со штекерным присоединением M12.

Ключевые особенности блоков датчиков SRBG

• датчики этой серии — компактное решение, предназначенное для получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, оснащенной пневматическим неполноповоротным приводом;
• устанавливаются непосредственно на четвертьоборотные приводы по стандарту VDI/VDE 3845. Для установки блока датчиков не требуются дополнительные монтажные принадлежности, что обеспечивает компактность конструкции;
• состояние питания, включение датчиков положения и распределителя показывают светодиодные индикаторы, расположенные сбоку;
• есть искробезопасное исполнение, которое отвечает требованиям ATEX и SIL 2;
• также есть исполнение AS-interface с расширенными возможностями адресации: поддержка A/B ведомых устройств с расширением адресов до 62 ведомых.

Корпус блоков датчиков выполнен из PBT (полибутилентерефталата), материал винтов — высоколегированная нержавеющая сталь.

Характеристики:

Производитель: Festo

Наименование: Блок датчиков

Серия товара: SRBG

Группа: Датчики

Внутренний стандарт: IDO28456

Измеряемая величина: Угол поворота, положение

Метод измерения: Индуктивный

Принцип измерения: Электрический

Тип исполнения: Общепромышленное

Максимальная частота переключения: 100 Гц

Оптимальное решение для: Получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, которая оснащена пневматическим неполноповоротным приводом

Подключение к арматуре: VDI/VDE 3845

Максимальная характеристика контакта: 2,5 Вт DC

Тип электрического подключения: Штекер по EN 60947-5-2

Электрическое подключение: M12x1

Количество контактов: 4-пин

Класс защиты: IP67

Выходной сигнал: AS-Interface

Напряжение питания: 26,5 - 31,6 В DC

Максимальное выходное коммутируемое напряжение: 26,4 В DC

Электрическое состояние выхода: Н. З. или Н. О. контакт

Холостой ток:

Тип крепления: Прямой монтаж

Форма датчика: Угловая

Вес: 70 г

Протокол: AS-Interface

Материал корпуса: PBT (Полибутилентерефталат)

Материал винтов: Легированная сталь, нержавеющая

Положение при сборке: Любое

Температура окружающей среды: От -25 °C до +70 °C

Степень загрязнения: 3

Температура хранения: От -25 °C до +70 °C

Соответствует стандарту: EN 60947-5-2VDI/VDE 3845

Стойкость к вибрации: Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Режим готовности дисплея: Зеленый светодиод

Рабочий режим дисплея: Жёлтый светодиод

Индикация состояния: Желтый светодиод = статус переключения распределителяКрасный светодиод = разрыв провода/короткое замыкание на распределителе
