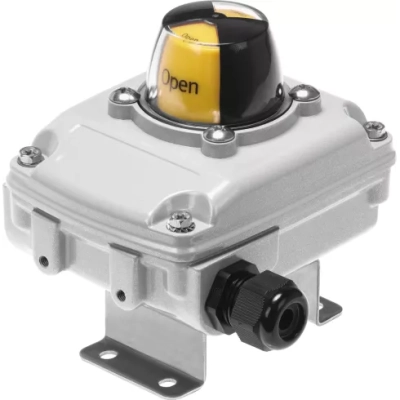

Блок датчиков Festo SRBC-CA3-YR90-R-2A-1W-C2P20

Блок датчиков Festo SRBC-CA3-YR90-R-2A-1W-C2P20 предназначен для получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, которая оснащена пневматическим неполноповоротным приводом. В комплекте к блокам датчиков — монтажный мост.

Ключевые особенности блоков датчиков SRBC

• быстро и просто устанавливаются на приводы с монтажным интерфейсом VDI/VDE 3845;
• оснащены хорошо видимым трехмерным индикатором положения — позволяет быстро определять текущее положение поворотного привода;
• имеют прочную и стойкую к коррозии конструкцию. Идеально подходят для применения в тяжелых условиях при автоматизации технологических процессов;
• электромеханические, герконовые или индуктивные датчики — практически для любых применений;
• доступны во взрывобезопасных исполнениях — для использования в потенциально взрывоопасной среде.

Корпус блоков датчиков SRBC выполнен из алюминиевой отливки, вал и винты — из высоколегированной нержавеющей стали. Материал уплотнений — нитриловая резина.

Характеристики:

Производитель: Festo

Наименование: Блок датчиков

Серия товара: SRBC

Группа: Датчики

Внутренний стандарт: IDO28456

Измеряемая величина: Угол поворота, положение

Метод измерения: Герконовый

Принцип измерения: Магнитный

Тип исполнения: Общепромышленное

Диапазон измерения угла: От 0 до 90 °

Оптимальное решение для: Получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, которая оснащена пневматическим неполноповоротным приводом

Подключение к арматуре: На фланце по ISO 5211

Тип электрического подключения: Кабельный ввод

Электрическое подключение: M20x1,5

Количество контактов: 10-пин

Класс защиты: IP67 NEMA 4/IP4X

Выходной сигнал: Контактного типа

Напряжение питания: 0 - 110 В AC

Электрическое состояние выхода: Тумблер, однополюсный

Тип крепления: Без монтажной скобы

Допустимый диаметр кабеля: От 5 до 13 мм

Форма датчика: Угловая

Номинальное поперечное сечение кабеля: 0,25 - 2,5 мм?

Вес: 800 г

Материал корпуса: Алюминиевый сплав

Материал уплотнения: NBR (Бутадиен-нитрильный каучук)

Материал стопорного кольца: Легированная сталь, нержавеющая

Материал заглушки: PA (Полиамид)

Материал диска: Легированная сталь, нержавеющая

Материал вала: Легированная сталь, нержавеющая

Материал винтов: Легированная сталь, нержавеющая

Материал монтажной скобы: Легированная сталь, нержавеющая

Материал индикатора: PC (Поликарбонат)

Материал соединения кабеля: PA (Полиамид)

Положение при сборке: Любое

Температура окружающей среды: От -20 °C до +80 °C

Уровень целостности безопасности (SIL): SIL 2

Степень загрязнения: 3

Температура хранения: От -20 °C до +80 °C

Соответствует стандарту: EN 60947-5-2ISO 5211VDI/VDE 3845

Стойкость к вибрации: Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Цвет корпуса: Серебряный

Индикатор позиции: Желтый/красный
